場效應管發熱導致電路板損毀，你的型號選對了嗎？

做電源設計，或者做驅動方面的電路，難免要用到MOS管。它有很多種類，也有很多作用。做電源或者驅動的使用，當然就是用它的開關作用。無論N型或者P型MOS管，其工作原理本質是一樣的。MOS管是由加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管是壓控器件它通過加在柵極上的電壓控制器件的特性，不會發生像三極管做開關時的因基極電流引起的電荷存儲效應，因此在開關應用中，它的開關速度應該比三極管快。

經常看它的PDF參數，對開關應用來說，RDS(ON)也是最重要的器件特性。RDS(ON)與柵極(或驅動)電壓VGS以及流經開關的電流有關，但對于充分的柵極驅動，RDS(ON)是一個相對靜態參數。一直處于導通的MOS管很容易發熱。另外，慢慢升高的結溫也會導致RDS(ON)的增加。大功率逆變器MOS管，工作的時候，發熱量非常大，如果MOS管效果不好，溫度過高就可能導致MOS管的燒毀，進而可能導致整個電路板的損毀。

其發熱情況有：

1、電路設計的問題，就是讓它工作在線性的工作狀態，而不是在開關狀態。這也是導致MOS管發熱的一個原因。如果N-MOS做開關，G級電壓要比電源高幾V，才能完全導通，MOS管廠家P-MOS則相反。

2、頻率太高，主要是過分追求體積，導致頻率提高，MOS管上的損耗增大了，因此，發熱也隨之增大。

3、沒有做好充分足夠的散熱設計，電流太高，MOS管標稱的電流值，一般需要良好的散熱才能達到。所以ID小于最大電流，也有可能造成發熱，需要足夠的輔助散熱片。

4、MOS管的選型有誤，對功率判斷有誤，MOS管廠家它的內阻沒有充分考慮，導致開關阻抗增大。這就涉及到MOS管選擇的問題了。

針對如上MOS發熱原因，解決方法如下：

1、多鋪銅，增加散熱過孔。

2、貼散熱膠。通常采用散熱器加導熱硅膠的設計直接接觸散熱，如果MOS管外殼不能接地，可以采用絕緣墊片隔離后再用導熱硅脂散熱。也可以選用硅膠片，硅膠覆蓋MOS管，除了散熱還可以起到防止靜電損壞的作用。

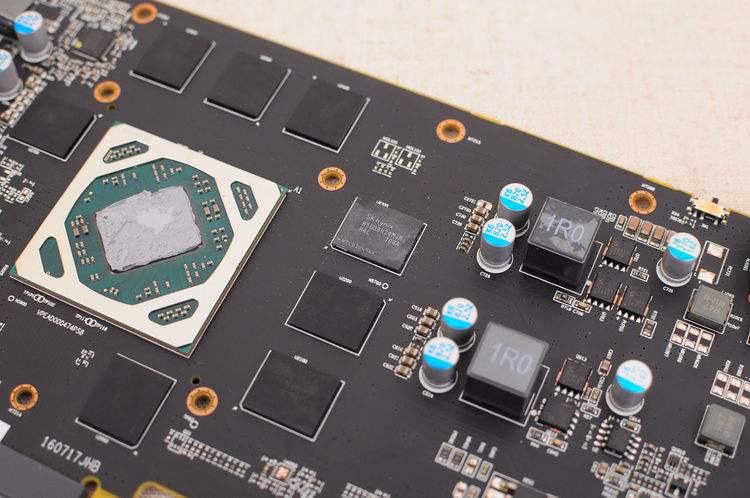

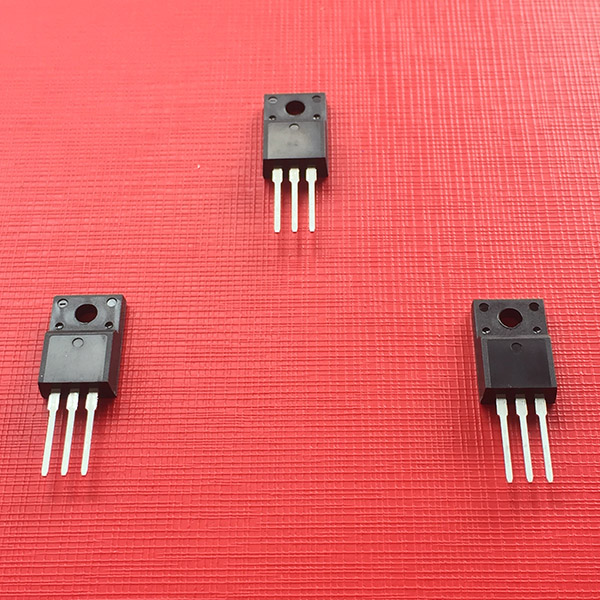

3、直接更換內阻較小的MOS管，或者選擇散熱效果好的MOS管封裝形式。而內阻較小的MOS管不妨參考下飛虹15N60型號高壓MOS管、18N50型號高壓MOS管，其封裝形式都是TO-220，電阻在0.5內。

以上就是MOS管的散熱問題總結，工程師在選購時一定要選擇散熱性比較好的，這樣才能保證MOS管在使用中能夠正常穩定的工作。
